商品の詳細:
|
| ブランド名: | Anfeng / AF | スタンダード: | EN 13411-3: 2003年、EN 13411-3: 2004年、GB/T 16762-2009、GB/T 14737-2009 |
|---|---|---|---|
| 材料: | 鋼鉄中心の電流を通された鋼線ロープ | 強さ: | 1770のMPa |
| 長さ: | カスタマイズ | ワイヤー ロープの端付属品: | フランダースの目の袖および指ぬき |
| キーワード: | フランダースの目の袖が付いているFour-legワイヤー ロープの吊り鎖、ワイヤー ロープおよび指ぬき、鋼鉄中心、吊り鎖アセンブリ | OEMまたはODMサービス: | はい、要望に応じて |
| 産地: | 中国の上海または広州 | 梱包: | カートン+パレット、木箱、または習慣 |
| 装備: | 標準的な手錠かホックおよびマスター リンク | ||
| ハイライト: | 4 方向 の ワイヤロープ スリング,48mmのワイヤロープスリング,鋼鉄線ロープスリング |
||
|
製品コード |
ロープディア。
（mm）） |
6x37（a） + IWRC、1770 MPa
wll（t）
|

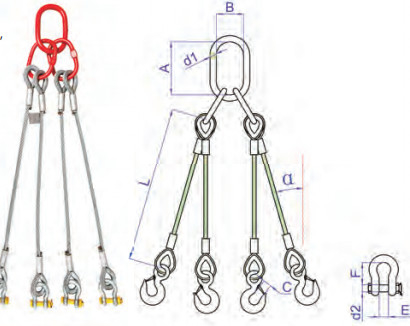

マスターリンク寸法
d1×a×b （mm） |
装備
|
|||||
|
α≤45°
|
45°＜α≤60°
|
フック
|
シャックル
|
||||||
|
負荷容量
|
gape
c
|
負荷容量
|
寸法
d2×e×f
|
||||||
|
（t））
|
（mm））
|
（t））
|
（mm））
|
||||||
| CSFWH11 | CSFWS11 | 11 | 2.9 | 2.1 | 16×140×80 | 2 | 26.9 | 1.5 | 13×19×42 |
| CSFWH12 | CSFWS12 | 12 | 3.5 | 2.5 | 16×140×80 | 2 | 26.9 | 2 | 16×21×47 |
| CSFWH13 | CSFWS13 | 13 | 4.1 | 2.9 | 20×160×95 | 2 | 26.9 | 2 | 16×21×47 |
| CSFWH14 | CSFWS14 | 14 | 4.8 | 3.4 | 20×160×95 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH15 | CSFWS15 | 15 | 5.5 | 3.9 | 20×160×95 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH16 | CSFWS16 | 16 | 6.2 | 4.4 | 26×190×110 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH18 | CSFWS18 | 18 | 7.9 | 5.6 | 26×190×110 | 4.5 | 38.1 | 4.75 | 22×32×71 |
| CSFWH20 | CSFWS20 | 20 | 9.7 | 6.9 | 32×230×130 | 7 | 45 | 4.75 | 22×32×71 |
| CSFWH22 | CSFWS22 | 22 | 11.8 | 8.4 | 32×230×130 | 7 | 45 | 6.5 | 25×37×84 |
| CSFWH24 | CSFWS24 | 24 | 14 | 10 | 32×230×130 | 7 | 45 | 8.5 | 28×43×95 |
| CSFWH26 | CSFWS26 | 26 | 16.4 | 11.7 | 38×275×150 | 11 | 61 | 8.5 | 28×43×95 |
| CSFWH28 | CSFWS28 | 28 | 19 | 13.6 | 38×275×150 | 11 | 61 | 9.5 | 32×46×108 |
| CSFWH30 | CFWS30 | 30 | 21.9 | 15.6 | 38×275×150 | 11 | 61 | 12 | 35×52×119 |
| CSFWH32 | CSFWS32 | 32 | 24.9 | 17.8 | 45×340×180 | 15 | 66.6 | 12 | 35×52×119 |
| CSFWH34 | CSFWS34 | 34 | 28.1 | 20 | 45×340×180 | 15 | 66.6 | 13.5 | 38×57×131 |
| CSFWH36 | CSFWS36 | 36 | 31.5 | 22.5 | 45×340×180 | 15 | 66.6 | 17 | 42×61×148 |
| CSFWH38 | CSFWS38 | 38 | 35.1 | 25 | 50×350×190 | 22 | 86.6 | 17 | 42×61×148 |
| CSFWH40 | CSFWS40 | 40 | 38.8 | 27.7 | 50×350×190 | 22 | 86.6 | 25 | 51×73×177 |
| CSFWH42 | CSFWS42 | 42 | 42.8 | 30.6 | 56×400×200 | 22 | 86.6 | 25 | 51×73×177 |
| CSFWH44 | CSFWS44 | 44 | 47 | 33.6 | 56×400×200 | 30 | 101.6 | 25 | 51×73×177 |
| CSFWS46 | CSFWS46 | 46 | 51.4 | 36.7 | 56×400×200 | 30 | 101.6 | 25 | 51×73×177 |
| CSFWH48 | CSFWS48 | 48 | 55.9 | 40 | 56×400×200 | 30 | 101.6 | 35 | 57×83×197 |
|
注記：
1。参照標準：EN 13411-3：2003、EN 13411-3：2004、GB/T 16762-2009、GB/T 14737-2009。
2。ワイヤーロープの表面処理は、亜鉛めっきし、グリースを含まず、グリースで亜鉛メッキし、グリースで誘発することができます。
3。ワイヤーロープ構造、引張強度、およびWorking Load Limitedに従ってカスタマイズできます顧客リクエスト。
4。リギングの安全係数は5：1です。
5。マスターリンクとフックの安全係数は4：1です。
6.シャックルの安全係数は6：1です。
|
|||||||||
